新闻主题:鲨鱼钳图纸    浏览次数:[ 377 ]
新闻正文:

鲨鱼钳主要使用在拖船,锚处理拖船上。和拖销配合使用。


主要作用是钳住钢丝绳或锚链,进行更换重物操作等。
鲨鱼钳主要分为:叉形鲨鱼钳和连杆式鲨鱼钳。

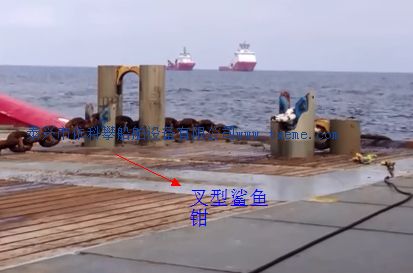

叉型鲨鱼钳:顶部是一个钳形叉,可以卡住锚链或钢丝绳夹头,下部是圆柱形可在圆柱 筒内上下滑动,上下滑动是由油缸带动,升起来顶部有个类似V 字形的开口, 在这个 V 字形开口上在根据不同的缆绳直径更换不同的固定缆绳用的夹紧装 置。

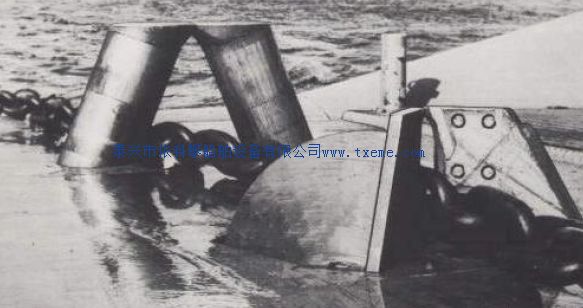

连杆式鲨鱼钳:有两只可以单独翻转伸缩的爪钳,工作时翻起将锚链或钢索固定在两个爪
钳之间。不用时,落下与甲板平齐。两爪之间有一个顶销,可以将下垂的链索
顶起至两钳顶部,便于拆解卸扣。



叉型鲨鱼钳和拖销工作视频

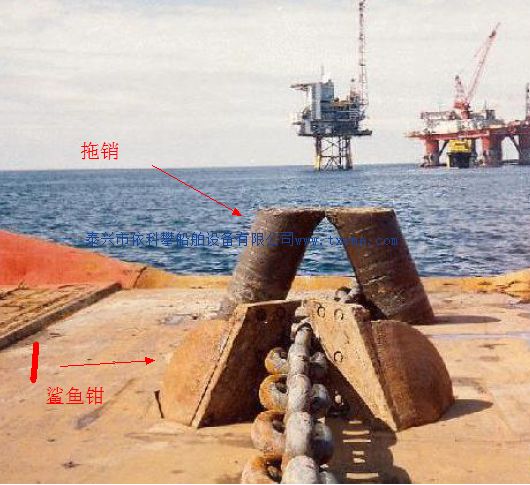

鲨鱼钳及拖销的使用原理
当拖缆机需要进行拖带时,升起鲨鱼钳及拖销,取下鲨鱼钳的盖板,打开钳口。用钢丝绳将被拖带对象连接好,钢丝绳的末端则拉到本拖船上,从拖销的两个导缆轴中间穿过,再穿过鲨鱼钳的钳口。合上钳口,夹住钢丝绳的末端(一般有连接套环),此时可将拖缆机的钢丝绳与被拖带对象的钢丝绳连接好。由于被拖带对象的钢丝绳己用鲨鱼钳夹住,所以连接钢丝绳时不会因为风浪的影响而产生危险。连接好钢丝绳后,用拖缆机绷紧钢丝绳,打开鲨鱼钳的钳口,装上鲨鱼钳的盖板,降下鲨鱼钳。适当放出一段钢丝绳,就可以进行拖带工作。在拖带工作过程中,钢丝绳始终处于拖销的两个导缆轴中间。使船舶在转弯时钢丝绳不会左右摆动,以免损坏船舷和钢丝绳。


下面是100T鲨鱼钳和拖销的图纸(BV产品认证).
